Comment bien dimensionner un variateur pour moteur triphasé

Choisir un variateur pour un moteur asynchrone triphasé ne se résume pas à repérer un boîtier de la bonne puissance en kW. Le réglage correct, l’alimentation disponible, la longueur du câble jusqu’au moteur et le type de charge entraînée changent la donne. Ce dossier reprend les repères techniques de dimensionnement, sans revenir sur le principe de fonctionnement d’un variateur — déjà détaillé dans qu’est-ce qu’un variateur de vitesse — ni sur la procédure de pose, couverte dans installation et entretien d’un variateur de vitesse.

Le bon réflexe : dimensionner sur le courant, pas sur les kW

La donnée de référence pour régler un variateur est le courant nominal indiqué sur la plaque signalétique du moteur, pas la puissance affichée en kW. Cette dernière ne sert qu’à situer la gamme du variateur ; c’est le courant qui doit être comparé au courant nominal du variateur pour un réglage correct.

Un point technique complémentaire concerne la fréquence de découpage MLI (modulation de largeur d’impulsion) : au-delà de la fréquence de découpage de référence du modèle (4 kHz sur certaines gammes Altivar, par exemple), un déclassement du courant nominal du variateur doit être appliqué, selon la courbe de sa notice. Le courant demandé par le moteur ne doit alors pas dépasser ce courant déclassé, sous peine de solliciter le variateur au-delà de ses capacités réelles.

Couple constant ou couple quadratique : quelle charge entraînez-vous ?

Les applications de pompage (pompes centrifuges) et de ventilation sont des charges dites à couple quadratique : le couple demandé varie au carré de la vitesse, et la puissance absorbée varie au cube de cette même vitesse. En théorie, sur un circuit sans hauteur statique (circuit fermé de chauffage, ventilation), réduire la vitesse de 20 % réduit la puissance absorbée d’environ moitié ; avec une hauteur à vaincre (relevage, surpression), le gain réel est nettement plus faible.

À l’inverse, les charges à couple constant — convoyeurs, machines de process, compresseurs à piston — demandent un couple stable sur toute la plage de vitesse, ce qui impose un réglage différent du variateur. Cette distinction conditionne le choix et le paramétrage ; pour l’approfondissement des réglages spécifiques pompe ou ventilateur (courbes, régulation PID), voir variateur de vitesse pour pompe et ventilateur.

À retenir : identifier le profil de couple de la charge (constant ou quadratique) avant de choisir le réglage du variateur — ce n’est pas un détail, cela change la logique de dimensionnement.

Marge de surcharge : Normal Duty ou Heavy Duty

Les variateurs proposent généralement deux classes de surcharge. Sur de nombreuses gammes, le service normal (Normal Duty, ND) admet environ 110 % du courant nominal et le service sévère (Heavy Duty, HD) environ 150 %, typiquement pendant 60 secondes ; ces valeurs et leurs durées sont propres à chaque gamme et se vérifient dans la notice.

Le choix entre ND et HD dépend de l’application : un démarrage difficile ou des à-coups de charge fréquents orientent vers le réglage Heavy Duty, qui offre plus de marge avant déclenchement.

Marges de surcharge courantes (exemple, à vérifier sur la notice)Normal Duty (ND)110% du courant nominalHeavy Duty (HD)150% du courant nominalDurée maximale de surcharge60secondes

Alimentation monophasée 230 V ou réseau triphasé 400 V : le couplage moteur change tout

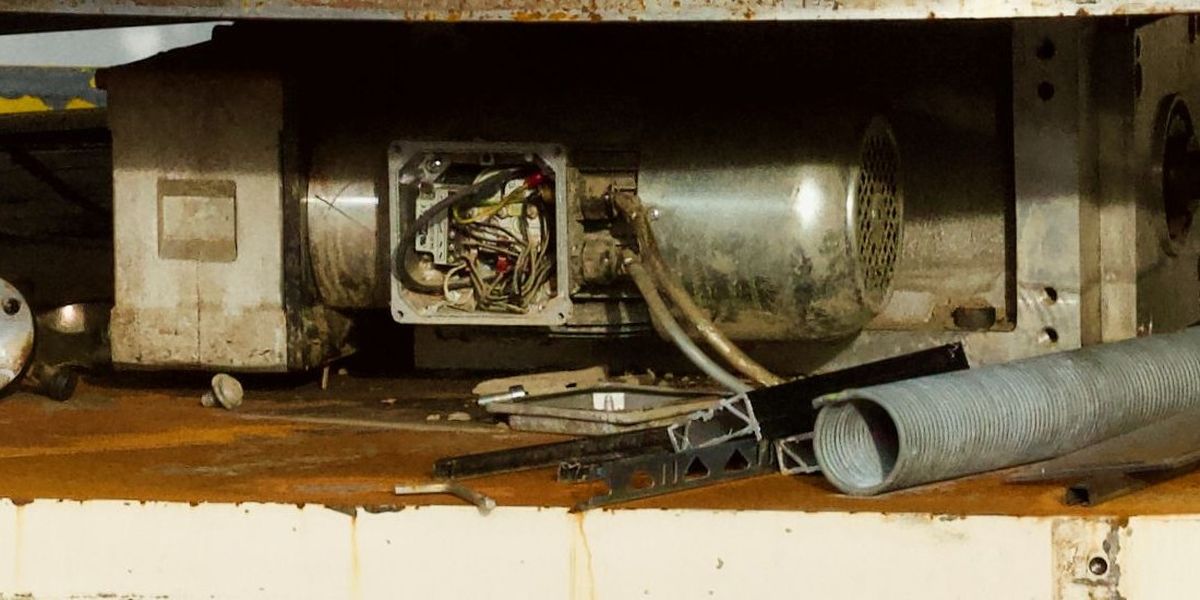

Sur un réseau où seul le monophasé 230 V est disponible, un variateur « mono/tri » s’alimente en 230 V monophasé et restitue une sortie triphasée 230 V. Pour que cette tension de sortie corresponde à la tension attendue par le moteur, le moteur doit obligatoirement être couplé en triangle dans sa boîte à bornes, et non en étoile. Sans ce recâblage, le moteur ne reçoit pas la tension prévue.

Sur un réseau triphasé 400 V, le variateur est alimenté en triphasé et le moteur reste en couplage étoile classique (230/400 V). Cette configuration est plus indiquée pour les fortes puissances, tandis que le mono/tri répond aux situations où seul un réseau monophasé est disponible. Le choix dépend donc de la puissance visée et du réseau accessible, pas d’une préférence arbitraire.

Pour le détail du raccordement borne par borne, voir schéma d’un variateur de vitesse.

Câble moteur : longueur, blindage et filtre dU/dt

Les fronts de tension MLI très rapides (plus de 3000 V/µs) se propagent dans le câble moteur et créent un phénomène de réflexion d’onde, générateur de surtension aux bornes du moteur. Ce phénomène devient significatif à partir d’une longueur de câble d’environ 15 m pour un câble blindé, et d’environ 30 m pour un câble non blindé.

La longueur à partir de laquelle un filtre de sortie dv/dt devient nécessaire est donnée par la notice de chaque variateur (50 m est un repère fréquent), en particulier si l’isolement du moteur n’est pas conforme à la norme IEC 60034-25 (moteurs conçus pour l’usage avec variateur). À titre d’exemple, le filtre dv/dt que Schneider Electric associe à l’Altivar ATV900 limite le dV/dt aux bornes du moteur à 500 V/µs maximum jusqu’à 480 V d’alimentation.

Exemple constructeur : surtension résiduelle avec le filtre dv/dt de l’ATV900 (Schneider Electric, 400 V, câble blindé)Câble blindé 0 à 50 m800V maxCâble blindé 50 à 150 m1000V maxCâble blindé 150 à 300 m1500V max

Catégorie CEM : de quoi votre installation a-t-elle besoin ?

La norme IEC/EN 61800-3 classe les émissions électromagnétiques du variateur en quatre catégories, C1 à C4, qui déterminent le filtre CEM nécessaire et l’environnement d’installation autorisé. La catégorie C1 vise le premier environnement (réseau public basse tension qui alimente aussi des habitations), avec une installation possible par tout public ; C2 vise ce même premier environnement, avec une installation et une mise en service par un professionnel ; C3 vise le second environnement (réseau industriel alimenté par son propre transformateur) ; C4 concerne les entraînements d’au moins 1 000 V ou 400 A, ou les systèmes complexes du second environnement, avec un plan CEM au cas par cas. Les limites de C1 et C2 sont proches des classes B et A de l’EN 55011, mais ces classes appartiennent à une autre norme.

Sur certains modèles, le filtre CEM intégré permet de tenir la catégorie C2 jusqu’à une longueur de câble moteur donnée, et C3 au-delà : ces longueurs changent d’un modèle à l’autre et se lisent dans la notice. Cette page reste descriptive sur ce point : déterminer la catégorie exacte requise pour une installation donnée dépend du contexte réel et relève d’une étude au cas par cas, à demander via le formulaire de devis.

Freinage : quand une résistance de freinage est nécessaire

Lors d’une décélération rapide, ou avec une charge à forte inertie (masse entraînée importante, comme une centrifugeuse, un dérouleur ou une machine avec volant d’inertie), le moteur se comporte comme une génératrice et renvoie du courant vers le bus continu du variateur, faisant monter sa tension.

Une résistance de freinage dissipe cette énergie en chaleur pour permettre un arrêt maîtrisé dans le temps de rampe programmé, dans la limite de puissance de la résistance et du hacheur de freinage. Son dimensionnement (valeur ohmique et puissance) doit être correct : une résistance trop faible génère un courant excessif pouvant endommager le variateur ; une résistance trop élevée ne dissipe pas assez d’énergie.

Basse vitesse prolongée : le piège de la ventilation

Un moteur auto-ventilé standard est refroidi par un ventilateur solidaire de son arbre : il perd l’essentiel de son refroidissement lorsque la vitesse de rotation baisse. En couple constant, le couple admissible d’un moteur autoventilé baisse avec la vitesse selon la courbe de déclassement du motoriste ; un fonctionnement durable à basse vitesse chargée demande alors un déclassement ou une ventilation forcée indépendante, sous peine d’échauffement du bobinage. Certains guides constructeurs donnent un repère vers 12 Hz (environ un quart de la vitesse nominale), mais le seuil exact se lit sur la courbe du moteur. Sur une pompe ou un ventilateur centrifuge, le couple demandé baisse avec la vitesse et la contrainte est bien moindre.

Un moteur destiné à tourner durablement à basse vitesse chargée doit donc être équipé d’une ventilation forcée indépendante, ou remplacé par un moteur prévu pour la variation de vitesse selon la norme IEC 60034-25.

Quand un variateur standard ne suffit pas

Cinq situations sortent du cadre d’un variateur standard bien réglé et demandent une attention particulière :

En atmosphère explosive (ATEX), le variateur est en règle générale installé hors de la zone dangereuse ; c’est le moteur, placé dans la zone, qui doit être certifié pour une alimentation par convertisseur (son marquage et son certificat le précisent), avec une protection thermique par sondes CTP reliées à un relais ou à une fonction certifiés. Une association moteur-variateur non prévue par le certificat du moteur peut annuler sa protection.

Un fonctionnement prolongé à très basse vitesse chargée sans ventilation forcée expose le moteur à un échauffement du bobinage, comme vu plus haut. Une longueur de câble moteur importante, au-delà de la longueur critique, sans filtre dU/dt adapté ni câble conforme, expose à une surtension aux bornes du moteur. Un environnement CEM exigeant, proche d’un réseau résidentiel, peut nécessiter une catégorie C2 spécifique, pas toujours fournie de série. Enfin, une charge à forte inertie nécessitant un freinage rapide sans résistance de freinage dimensionnée expose le variateur à un risque de surtension sur son bus continu.

Les étapes du dimensionnementÉtape 1Relever le courant nominal moteurLire la plaque signalétique, pas seulement la puissance en kWÉtape 2Identifier le profil de coupleCouple constant (convoyeur, compresseur) ou quadratique (pompe, ventilateur)Étape 3Choisir l’alimentationMono 230 V (moteur en triangle) ou réseau tri 400 V (moteur en étoile)Étape 4Mesurer la longueur du câble moteurFiltre dU/dt conseillé au-delà de 50 m si isolement non conforme IEC 60034-25Étape 5Vérifier la catégorie CEM requiseC2 si le variateur est raccordé au réseau public qui alimente aussi des habitations, C3 sur un réseau industriel alimenté par son propre transformateurÉtape 6Évaluer le besoin de freinageRésistance de freinage si charge à forte inertie ou arrêt rapide imposé

Pour comparer les gammes de variateurs entre fabricants, voir variateur Danfoss, ABB, Schneider, Siemens — ce comparatif est hors périmètre ici.

Ces repères permettent de poser les bonnes questions avant de choisir ou remplacer un variateur, mais chaque installation a ses particularités : réseau disponible, câblage existant, environnement. Pour une étude adaptée à votre moteur et à votre installation, une demande de devis via le formulaire permet d’obtenir un dimensionnement vérifié plutôt qu’une estimation générale.

Questions fréquentes

Faut-il dimensionner un variateur sur les kW ou sur l’ampérage du moteur ?

Sur l’ampérage. Le courant nominal indiqué sur la plaque signalétique du moteur est la donnée de référence pour le réglage ; la puissance en kW n’est qu’une indication de gamme.

Peut-on alimenter n’importe quel moteur triphasé avec un variateur monophasé 230 V ?

Non. Un variateur mono/tri restitue une sortie triphasée 230 V : il ne convient qu’à un moteur dont la plaque indique 230 V en triangle (moteur 230/400 V), couplé en triangle dans sa boîte à bornes. Un moteur 400/690 V ne peut pas être alimenté correctement par ce variateur, et ces variateurs n’existent qu’en petites puissances. Sans ce recâblage, le moteur ne reçoit pas la tension prévue.

À partir de quelle longueur de câble faut-il un filtre dU/dt ?

Un filtre de sortie est conseillé au-delà de 50 m de câble si l’isolement du moteur n’est pas conforme à la norme IEC 60034-25. Le phénomène de réflexion d’onde devient déjà significatif dès environ 15 m pour un câble blindé et 30 m pour un câble non blindé.

Un variateur standard convient-il en atmosphère ATEX ?

Un variateur standard ne s’installe pas en zone ATEX : il se place hors zone. Le moteur, lui, doit être certifié pour l’alimentation par convertisseur, avec une protection thermique par sondes CTP et relais certifiés, selon son certificat.

Quand faut-il une résistance de freinage ?

Lors d’une décélération rapide ou avec une charge à forte inertie, le moteur renvoie du courant vers le bus continu du variateur. Une résistance de freinage, correctement dimensionnée, dissipe cette énergie pour permettre un arrêt maîtrisé.

Peut-on faire tourner un moteur en continu à très basse vitesse sans risque ?

En couple constant, pas sans précaution : à basse vitesse, un moteur autoventilé standard se refroidit moins bien, ce qui impose un déclassement ou une ventilation forcée ; le seuil se lit sur la courbe de déclassement du moteur. Sur une pompe ou un ventilateur, le couple demandé baisse avec la vitesse et le risque est bien plus faible.
