Installation, paramétrage et entretien d’un variateur (guide)

Raccordement, paramétrage (plaque moteur, autotune) et entretien préventif d'un variateur de vitesse : guide technique sourcé avec consignation NF C18-510.

Sommaire
  1. Qu’est-ce qu’un variateur de vitesse : principe et composants
  2. Avant l’installation : vérifications et conformité
  3. Raccordement électrique : terre, câble moteur, protections
  4. Implantation mécanique et thermique
  5. Paramétrage de base : de la plaque moteur à l’autoréglage
  6. Mise en service et sécurité électrique
  7. Entretien préventif : ce qui s’inspecte et à quel rythme
  8. Dépannage : signes de panne et diagnostic
  9. Réparer ou remplacer : les critères à peser
  10. Ce que cette fiche ne couvre pas
  11. Questions fréquentes
  12. Sources
Julien Mercier Par Julien Mercier ·
Installation, paramétrage et entretien d’un variateur (guide)
Sujet
Choisir & installer
Niveau
Technicien / responsable maintenance
Lecture
12 min
Mis à jour
25 septembre 2026

Installer un variateur de vitesse exige un raccordement conforme (terre, câble moteur, protections), une consignation avant toute intervention et un paramétrage de base établi à partir de la plaque signalétique du moteur ; cette fiche technique détaille ces étapes, ajoute l’entretien préventif et les critères qui orientent vers une réparation ou un remplacement.

Qu’est-ce qu’un variateur de vitesse : principe et composants

Schéma de principe d’un variateur de vitesse, de l’entrée réseau au moteurCHAÎNE DE CONVERSIONRÉSEAUL1 · L2 · L3RedresseurCourant alternatif → continuPEBus DCTension continue lisséeOnduleur MLICC → CA, fréquence variableMOTEURU · V · W
Schéma de principe : l’entrée réseau (L1, L2, L3) alimente un redresseur, qui charge le bus continu (bus DC) ; l’onduleur à modulation de largeur d’impulsion (MLI) reconvertit ce courant continu en courant alternatif à fréquence variable — sa sortie est représentée par le spectre indigo — vers les bornes U, V, W du moteur. Le repère PE assure la mise à la terre du variateur.

Un variateur de vitesse transforme l’alimentation électrique d’entrée en une commande de fréquence et de tension adaptée au moteur. Les bornes types documentées par les constructeurs sont l’entrée L1/L2/L3, le bus DC interne, la sortie U/V/W vers le moteur et la borne PE (terre). Pour une définition détaillée du principe redresseur/bus DC/onduleur, voir qu’est-ce qu’un variateur de vitesse, et pour le détail du schéma de bornes, le schéma d’un variateur de vitesse.

Avant l’installation : vérifications et conformité

Avant tout raccordement, vérifier l’environnement d’implantation (température, ventilation, indice de protection) et la compatibilité entre le moteur et le variateur (puissance, courant, plage de fréquence). Ce contrôle de compatibilité est détaillé sur la page dédiée aux variateurs sur moteur asynchrone triphasé.

Toute intervention sur la partie puissance d’un variateur exige une habilitation électrique adaptée au niveau de l’opération : BR pour les interventions de dépannage, de raccordement et de réglage, BC pour la consignation, B1 ou B2 (indice V en cas de voisinage) pour les travaux ; elle est délivrée par l’employeur après formation. La procédure de consignation suit la norme NF C18-510 : séparation, condamnation, identification, puis vérification d’absence de tension (VAT) sur chaque conducteur actif, avec un vérificateur lui-même testé avant et après emploi.

À retenir : une habilitation électrique est requise pour toute intervention sur la partie puissance d’un variateur, et la vérification d’absence de tension se fait sur chaque conducteur actif, même après séparation et condamnation — aucune présomption n’est admise.

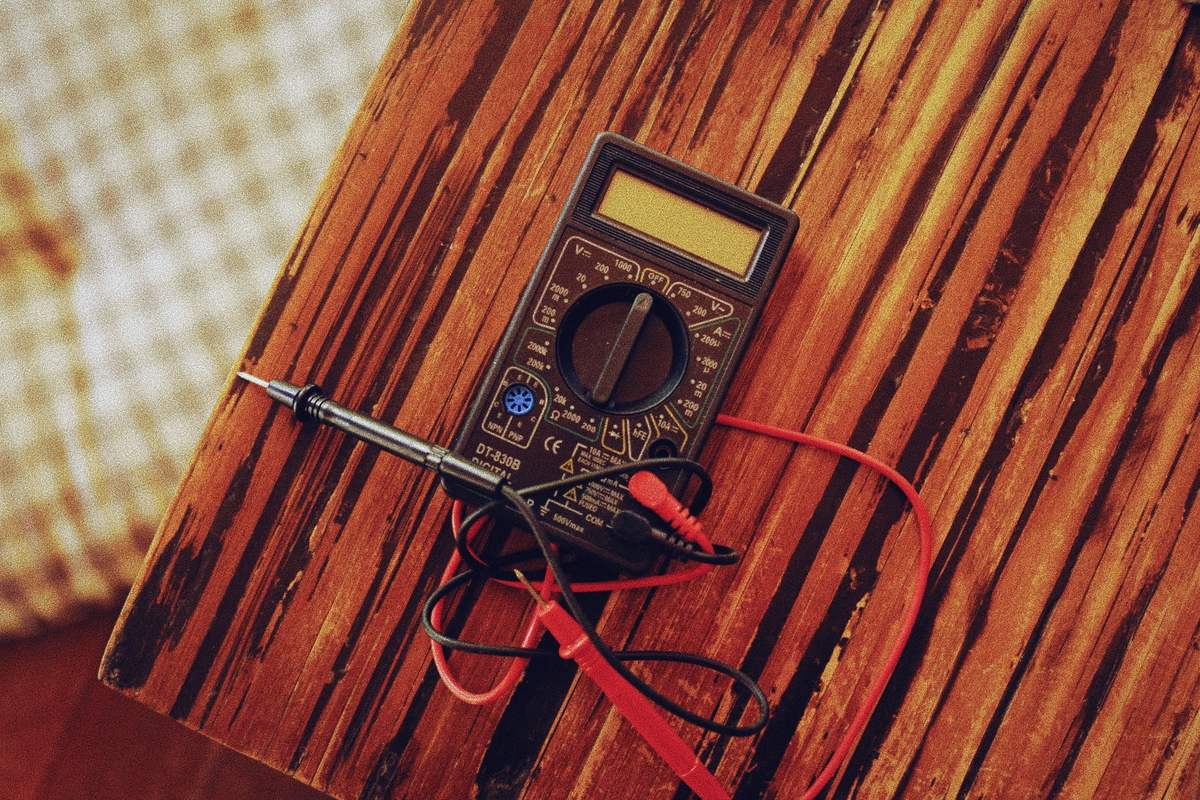

Multimètre digital posé sur un établi en bois, pointes de touche et cordons de mesure déroulés.
Photo : Alexey Demidov / Pexels

Raccordement électrique : terre, câble moteur, protections

Le courant de fuite d’un variateur dépassant en général 3,5 mA, les notices constructeurs demandent un conducteur de protection d’au moins 10 mm² en cuivre, ou un second conducteur de protection de même section que le premier. Une recommandation fréquente ajoute un deuxième conducteur de terre dédié ou parallèle, avec une liaison équipotentielle reliant le châssis du variateur au point de terre du tableau.

Entre le variateur et le moteur, un câble blindé (ou câble VFD torsadé et blindé) est recommandé pour réduire les perturbations électromagnétiques et les courants de fuite haute fréquence ; cet effet s’accentue avec la longueur du câble. Il est déconseillé d’insérer un contacteur ou un interrupteur de puissance entre le variateur et le moteur, sauf approbation explicite du constructeur, certains dispositifs pouvant générer des transitoires destructeurs.

Côté protections, la protection de surcharge intégrée au variateur se règle sur le courant nominal du moteur, lu sur sa plaque ; une protection externe (fusibles ou disjoncteur en boîtier moulé) se dimensionne côté alimentation selon la notice du constructeur. Si une protection différentielle est placée en amont, son type est imposé par la notice : le plus souvent un dispositif de type B pour un variateur triphasé, car un type AC ou A peut être aveuglé par un courant de défaut continu. L’installation reste soumise à la NF C 15-100 (édition 2024).

Implantation mécanique et thermique

Le variateur se monte sur une plaque ou dans une armoire métallique reliée à la terre, avec des dégagements suffisants pour la ventilation. L’implantation doit éviter la proximité immédiate de sources d’harmoniques ou d’équipements sensibles aux perturbations radioélectriques (RFI), conformément aux recommandations CEM des constructeurs.

Paramétrage de base : de la plaque moteur à l’autoréglage

Avant tout autoréglage, il faut relever sur la plaque signalétique du moteur la tension nominale, le courant nominal, la fréquence nominale, la vitesse de rotation nominale et le cos phi, puis reporter le courant nominal sur le paramètre de protection thermique (Ith) du variateur.

L’autoréglage (autotune)

L’autoréglage fait tester le moteur par le variateur, à l’arrêt, afin d’ajuster ses paramètres internes. Il n’est pas indispensable mais fortement conseillé : il améliore la précision du contrôle du moteur, surtout en contrôle vectoriel, et limite les échauffements ; ce n’est pas en soi une source d’ économies d’énergie. Chez Schneider Electric, elle existe sur les anciennes gammes (ATV31, ATV61, ATV71, ATV312) comme sur les gammes Altivar actuelles ; ABB (« ID run »), Danfoss (« AMA », adaptation automatique au moteur) et Siemens (identification des données moteur) proposent une fonction équivalente, décrite dans la notice de chaque modèle.

Rampes d’accélération et de décélération

Les rampes se règlent en fonction de l’inertie de la charge entraînée (pompe, ventilateur, machine-outil). Une rampe trop courte provoque des à-coups mécaniques ; un couple mal ajusté limite la puissance disponible en charge. Ces réglages dépendent du modèle et de la charge : aucune valeur chiffrée universelle n’est documentée, il faut se reporter au guide de mise en service du modèle installé.

Les étapes d'une installation, du choix de l'emplacement à la mise en serviceVérifications préalablesEnvironnement, compatibilité moteur/variateur, habilitationImplantationArmoire ventilée, plaque métallique reliée à la terreRaccordementTerre 10 mm² cuivre, câble blindé côté moteur, protections réglées sur le courant nominal du moteurParamétrage de basePlaque moteur relevée, autoréglage (tun), rampes ajustées à la chargeMise en serviceConsignation, VAT, tests sans charge puis en chargeEntretien préventifNettoyage, inspection périodique, suivi des condensateursSource : guides constructeurs cités en sources, consulté le 2026-09-26

Mise en service et sécurité électrique

Un variateur conserve une énergie résiduelle dans les condensateurs de son bus continu après la coupure de l’alimentation. Un variateur coupé reste dangereux : les condensateurs de son bus continu gardent une tension de l’ordre de 550 V pendant plusieurs minutes. Après la consignation, attendez le temps de décharge indiqué sur l’étiquette du variateur, puis vérifiez l’absence de tension sur le bus continu (bornes DC+ et DC−) avec un appareil adapté. La fonction STO (« Safe Torque Off ») ou un arrêt d’urgence ne remplacent pas une consignation : ils coupent le couple, pas la tension. Quand il existe un risque de tension induite ou de retour (condensateurs, moteur redevenant générateur), une mise à la terre et en court-circuit est recommandée ; la décharge et la vérification post-consignation restent nécessaires avant toute intervention sur la partie puissance.

Les travaux de raccordement se font sur installation consignée selon la NF C 18-510 : séparation, condamnation, identification, puis vérification d’absence de tension, quel que soit le temps écoulé depuis la coupure. La remise sous tension pour la mise en service n’intervient qu’après déconsignation, par une personne habilitée pour cette opération.

Entretien préventif : ce qui s’inspecte et à quel rythme

Les opérations types d’entretien préventif sont le nettoyage des ventilateurs et des filtres, l’inspection visuelle et vibratoire, le contrôle des condensateurs, le resserrage des connexions à vis, et la mise à jour du firmware lorsque le constructeur la fournit.

La durée de vie des condensateurs électrolytiques du bus DC dépend fortement de la température d’exploitation. Une notice constructeur (Omron/Yaskawa Varispeed F7, modèle ancien) indique un remplacement indicatif du ventilateur de refroidissement tous les 2 à 3 ans et des condensateurs de lissage du bus continu tous les 5 ans, dans les conditions d’usage qu’elle définit ; cette valeur est propre à ce modèle et doit être vérifiée sur la notice du variateur installé, pas prise comme une règle universelle.

Entretien préventif : ce qu'il faut suivreNettoyage ventilateurs et filtres6-12mois (recommandation générale)Contrôle visuel en environnement poussiéreux3moisRemplacement indicatif du ventilateur (Omron Varispeed F7)2-3ans (~20 000 h)Section minimale conducteur de terre10mm² cuivreSource : Unitec, Omron, Schneider (voir Sources), consulté le 2026-09-25

Dépannage : signes de panne et diagnostic

Les variateurs modernes détectent et signalent par code défaut la surcharge moteur, la surtension, une température excessive ou une perte de phase, avec mise en sécurité automatique à l’apparition du défaut. La démarche de diagnostic documentée par les guides constructeurs consiste à lire le code défaut ou le journal d’événements, vérifier les connexions et la continuité de terre, mesurer les tensions et les températures, puis contrôler la ventilation et l’état des condensateurs.

Réparer ou remplacer : les critères à peser

Un défaut isolé sans trace de composant carbonisé se répare le plus souvent par le remplacement du sous-ensemble en cause (carte de commande, pont de diodes, module IGBT) par un service agréé. Une panne récurrente sur le même appareil, ou un modèle dont le constructeur ne fournit plus de pièces détachées, pèsent en faveur d’un remplacement. Toute intervention sur les composants internes (carte, éléments montés en surface) reste réservée au SAV du constructeur ou à un réparateur agréé : cette fiche ne décrit aucun mode opératoire de réparation électronique interne.

À retenir : aucun barème chiffré fiable (pourcentage du prix neuf, seuil d’âge) n’a été trouvé auprès d’une source constructeur primaire — voir ci-dessous ce que cette fiche ne couvre pas.

Ce que cette fiche ne couvre pas

Aucune source constructeur primaire ne documente de barème chiffré « réparer ou remplacer » (pourcentage du prix neuf, seuil d’âge en années) : les pages qui avancent un tel pourcentage sont des blogs commerciaux sans attribution constructeur vérifiable, elles ne sont pas citées ici. De la même façon, aucune durée de vie universelle des ventilateurs de refroidissement n’a pu être rattachée à une notice constructeur nommée, aucune valeur exacte de dégagement, d’indice de protection ou de couple par modèle n’est donnée (elle varie par gamme et par puissance, toujours renvoyée à la notice du modèle installé), et aucune section de câble exacte par puissance de moteur n’est fournie par une source générique fiable. Sur chacun de ces points, se reporter à la documentation du constructeur et du modèle réellement installés.

Questions fréquentes

Faut-il une habilitation électrique pour installer un variateur de vitesse ?

Oui : toute intervention sur la partie puissance exige une habilitation adaptée (BR pour le dépannage, le raccordement et le réglage, BC pour la consignation, B1 ou B2 (indice V en cas de voisinage) pour les travaux, délivrée par l’employeur) et le respect de la procédure NF C18-510.

Pourquoi utiliser un câble blindé entre le variateur et le moteur ?

Pour limiter les perturbations électromagnétiques et les courants de fuite haute fréquence générés par la commutation ; l’effet augmente avec la longueur du câble.

L’autoréglage (autotune) est-il obligatoire ?

Non, mais fortement conseillé : il ajuste les paramètres internes du variateur à partir des données de la plaque moteur, réduit les courants et limite les échauffements.

Le variateur reste-t-il sous tension après la coupure de l’alimentation ?

Les condensateurs du bus continu peuvent conserver une charge résiduelle après coupure : une vérification d’absence de tension et, selon le cas, une mise à la terre et en court-circuit sont nécessaires avant toute intervention.

Combien de temps durent les condensateurs d’un variateur ?

Cela dépend fortement de la température d’exploitation ; une notice constructeur (Omron/Yaskawa Varispeed F7) indique un remplacement indicatif des condensateurs de lissage tous les 5 ans — à vérifier sur la notice du modèle installé.

Faut-il réparer ou remplacer un variateur en panne ?

Cela dépend de la nature du défaut (isolé ou récurrent) et de la disponibilité des pièces chez le constructeur ; toute intervention sur les composants internes reste réservée à un service agréé.

Le choix du variateur selon le constructeur (Danfoss, ABB, Schneider, Siemens) influe sur les noms de fonctions de paramétrage évoqués plus haut : le détail est traité sur la page variateur Danfoss, ABB, Schneider, Siemens. Un formulaire de demande de devis d’installation ou de dépannage est disponible dans la colonne latérale de cette page.

Sources

Schneider Electric — FAQ mise à la terre (FA19731), consulté le 25/09/2026

Schneider Electric — FAQ câblage blindé et CEM (FA28666), consulté le 25/09/2026

Schneider Electric — FAQ autoréglage des variateurs ATV (FA17821), consulté le 26/09/2026

SEW-Eurodrive — Guide de raccordement à la terre, consulté le 25/09/2026

Unitec — Guide de maintenance préventive des variateurs, consulté le 25/09/2026

Goldbell VFD — Guide d’installation industrielle, consulté le 25/09/2026

ABB — Guide d’installation et de mise en service ACQ580-31, consulté le 25/09/2026

Danfoss VLT — Recommandations CEM, consulté le 25/09/2026

Industrial Monitor Direct — Guide de câblage et de protections, consulté le 25/09/2026

ManualsLib / Mitsubishi FR-E500 — Notice d’inspection périodique, consulté le 25/09/2026

ManualsLib / Omron Varispeed F7 — Notice technique, consulté le 25/09/2026

Tecnipass — Cours de consignation électrique BT/HT, consulté le 26/09/2026

Wikipédia — Consignation d’appareil électrique, consulté le 25/09/2026

Habilitation-electrique.com — Symboles d’habilitation, consulté le 26/09/2026

Date de dernière mise à jour : 26/09/2026.

Julien Mercier

Julien Mercier

Rédacteur technique — électrotechnique industrielle

Julien Mercier rédige les guides du site sur les variateurs de fréquence, les moteurs asynchrones et leur mise en service. Il s'appuie sur les notices des constructeurs, les normes IEC 61800 et les fiches…
